| 加工定制：是 | 品牌：光林通讯 | 工作波长：1310/1550/1064nm |
| 带宽：±40/λc ± 5 | 分光比：10:90，20:80，50:50可选 | 附加损耗：≤ 0.03 |
| 承受功率：5w/10w/20w/50w/100w可选 | 封装尺寸：3x40mm ,70x12x8mm | 工作温度：-40-80摄氏度 |
| 光纤长度：1米可选 |

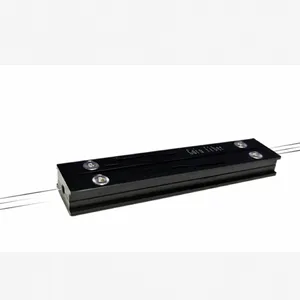

20W或50W或100W 高功率光纤耦合器
高功率光纤耦合器，也称为光纤分路器、光纤合路器或光纤分配器，是一种将光信号在两根或多根光纤之间进行分配的设备，
高功率光纤耦合器通常具有较高的输出功率，能够处理更大的光功率，从而满足高功率应用场景的需求。
二、特点
高功率处理能力：
高功率光纤耦合器能够承受较高的光功率输入，确保光信号在分配过程中不会因为功率过大而受损。这使得它在需要高功率输出的应用中具有优势，如长距离光纤通信系统、高功率光纤激光器等
我公司生产10w /20w/50w/100w的大功率光纤耦合器
低附加损耗
分光比可定制：
高功率光纤耦合器可以根据实际需求定制不同的分光比，即不同输出端口可以获得不同比例的光功率。
稳定性好：
高功率光纤耦合器通常采用大功率的材料和制作工艺，确保其在各种环境条件下都能保持稳定的性能
如下是我们1310和1550 的高功率光纤耦合器的规格书， 更多波长和不同光纤和不同功率的定制可以联系我公司工作人员！
Specifications | |||||||||
Parameter | Value | ||||||||
等级Grade | A | ||||||||
工作波长Operating Wavelength(nm) | 1310nm or 1550nm, others on request | ||||||||
带宽 Bandwidth(nm) | ±40 | ||||||||
附加损耗 Excess Loss(dB) | ≤ 0.03 | ||||||||
耦合比 Coupling Ratio (%) | 10/90 | 15/85 | 20/80 | 25/75 | 30/70 | 35/65 | 40/60 | 45/55 | 50/50 |
带宽内插入损耗 Max. Insertion Loss (dB) | 10.8/0.65 | 8.8/0.95 | 7.5/1.2 | 6.5/1.55 | 5.6/1.8 | 5/2.25 | 4.4/2.5 | 3.85/2.98 | 3.4 |
波长敏感损耗Wavelength Dependent Loss(dB) | 0.35/0.1 | 0.35/0.15 | 0.35/0.2 | 0.35/0.25 | 0.35/0.3 | 0.35/0.3 | 0.35/0.3 | 0.3 | 0.3 |
偏振敏感损Polarization Dependent Loss (dB) | 0.08/0.05 | 0.08/0.05 | 0.08/0.05 | 0.08/0.05 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
温度稳定性 Thermal Stability (dB/℃) | ≤0.002 | ||||||||
回波损耗 Return Loss (dB) | ≥50 on request | ||||||||
方向性 Directivity (dB) | 1×2 | ≥50 , ≥60 on request | |||||||
| 2×2 | ≥65 | ||||||||
尾纤类型 Lead Type | 250um bare fiber | ||||||||
尾纤长度 Lead length (m) | 1meter, others on request | ||||||||
承受功率Max power handing(W) | 5W or 10W or 20W | ||||||||
封装尺寸(Package) | 5W：φ3.0x35mm orφ3.0x40mm；10W~20W：70 x 12 x 8(mm) aluminum box | ||||||||
工作温度Operating Temperature(℃) | -40 to +85 | ||||||||
