| 加工定制：是 | 品牌：光林通讯 |

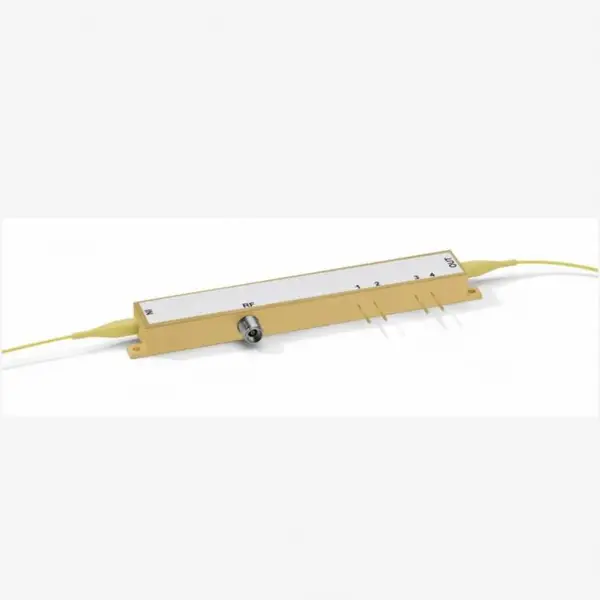

1550nm电光强度调制器是一款10GHz强度调制器，采用退火质子交换 (APE: Annealed Proton Exchange Process) 工艺制成，零啁啾设计，拥有大于30dB的消光比，带有保偏（PM）输入和输出光纤。其具有10 GHz的电/光带宽，高度线性传递函数，应用包括高达12.5Gb/s的数字传输，10GHz的模拟RFoF传输，光脉冲产生，锁模光纤激光器和微波光链路。EIMP-1550-10-PM-HER与多种调制器驱动器兼容，独立的偏置端口允许调制器在传递函数的特***运行。它专为高达10GHz或12.5Gb/s的1550nm激光器的外部调制而设计，也适用于主振荡器功率放大器 (MOPA) 配置的脉冲生成，可以处理超过100mW的输入功率。
产品特点
保偏输出
高输入功率
零啁啾设计
高消光比
1550±30nm工作波长
温度范围：0℃至+60℃
产品应用
光纤射频
脉冲产生
MOPA
高达10GHz的模拟调制
主动锁模激光器
卫星链路
材质 LiNbO3 |
晶体取向 X-切，Y-传 |
波导工艺 退火质子交换 |
输入光功率 100mW typ. |
工作波长 1550±30nm |
插入损耗 4.5dB typ. |
回波损耗 ≤-45dB |
消光比 ≥30dB |
啁啾 ≤0.2 |
S21 (3dB) 10GHz typ. |
S11 -7dB max. up to 10GHz |
Vpi (射频端口) 6V typ. @10GHz |
Vpi (直流偏置) 6.8V typ. |
工作温度 0°C 至 +60°C |
存储温度 -10°C 至 +70°C |
工作湿度 0% 至 90% |
光纤型号 SM15-PS-U40D |
套管规格 900μm |
光连接头 FC/APC，可定制 |
RF连接头 SMA 或 K型母头 |
机械尺寸 96×14×8.61mm |
详细产品信息可以直接联系我公司销售人员
